PLAN53A、B、C比较介绍

Plan53机械密封冲洗系统由具有隔离液的串联密封或双端面密封组成，密封罐在有一定压力（一般高于被密封介质压力的10%）的条件下工作，其压力的来源以及隔离液的冷却方式不同。

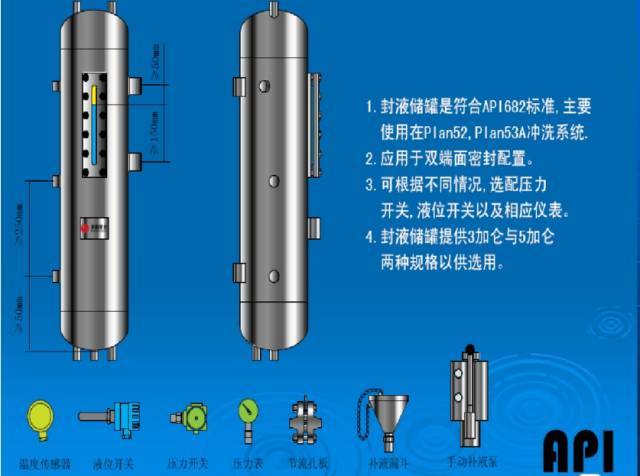

Plan53机械密封冲洗系统有Plan53A、Plan53B和Plan53C三种。Plan53A外接压力源、内置冷却盘管、并设有压力、液位等报警指示装置；Plan53B的压力由内置充气的气囊提供，采用翅片管直接散热或水冷器管冷却隔离液；Plan53C的压力由增压泵提供，增压泵与冷却器设计为一体，也可与冷却器分体。

对于Plan53来说，如果采用双端面密封方式，即面对面的方式，两个密封面的冲洗、冷却均由隔离液来提供。如果采用串联密封的方式，内侧密封必须能承受反压，且需要采用自冲洗方案（一般为plan11或plan13）。
